华新高压电缆YJV22 YJV32 YJV64 高压电缆应注意哪些?

华新高压电缆YJV22 YJV32 YJV64

高压电缆呈现毛病有哪些原因

 高压电缆是电力电缆的一种,是指用于传输1kV到1000kV之间的电力电缆。它首要用于电力传输和分配。

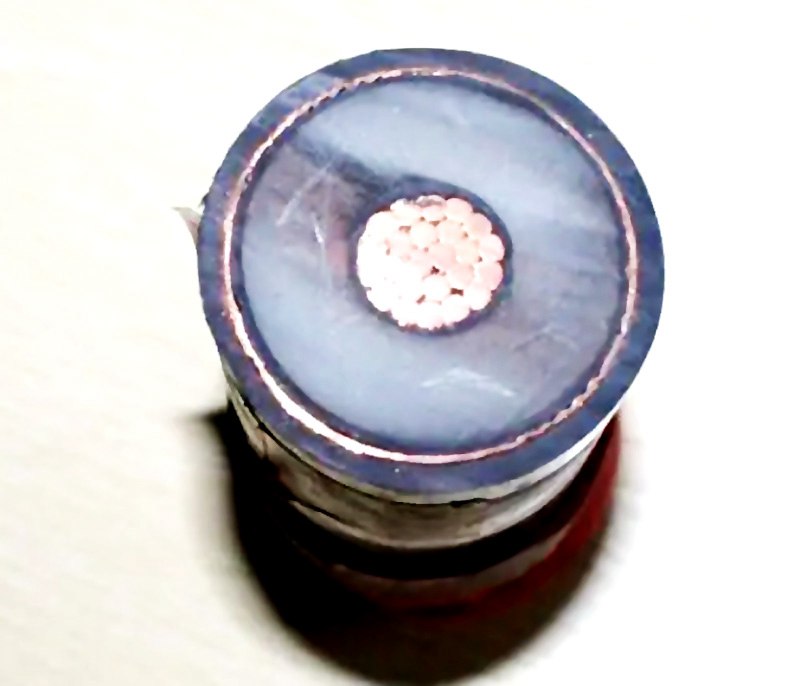

高压电缆从内到外的组成部分包括:导体、绝缘、内护套、填充物(铠装)和外护套。当然,铠装高压电缆首要用于地下埋葬,可以反抗地表的高压缩,避免其他外力构成的损坏。

电缆用于衔接供电设备和用电设备,起到传输电能的效果。它被广泛运用,但常常失利。下面就高压电缆常见问题的原因进行扼要剖析。根据毛病原因,可分为以下几类:厂家出产原因,产品质量原因。

一、厂家制作原因

制作商的制作原因分为三类:电缆本体原因、电缆接头原因和电缆接地体系原因。

* 电缆体制作的原因

一般来说,电缆出产进程中或许呈现的问题有:绝缘偏疼、绝缘屏蔽厚度不均匀、绝缘中有杂质、表里屏蔽层杰出、交联不均匀、电缆受潮、密封不良、电缆金属护套、在某些情况下,或许会在完结测试期间或调试后不久产生毛病。大多以电缆体系缺点的方式存在,会对电缆的长时间安全运转构成严峻危险。

* 制作电缆接头的原因

以往用于包覆、成型、成型的高压电缆接头,需求许多的现场作业。而且因为场所条件和制作工艺的约束,绝缘层之间难免会有气隙胶带层和杂质,所以很简单呈现问题。在我国,常用的类型是装配式和预制式。

电缆接头分为:电缆终端接头和中心终端电缆接头。不管接头类型怎么,电缆接头毛病一般产生在电缆绝缘屏蔽层破损的当地,因为这里是电应力会集的当地,而因为制作原因导致电缆接头毛病的原因是应力。还有锥体制作缺点、绝缘填料问题、密封圈走漏等

*电缆接地体系

电缆接地体系包括电缆接地盒、电缆接地维护盒(带维护层)、电缆穿插互连盒、维护层维护器。一般来说,简单呈现的问题首要是因为箱体密封性欠好,进水进地,导致金属护套感应电流过大。此外,还存在参数挑选不合理或维护层维护层质量差等问题。或许不稳定的氧化锌晶体很简单损坏维护层。

二、施工质量原因

因为施工质量导致高压电缆毛病的比如许多。

首要原因如下:

1、场所条件比较差。工厂出产时对电缆和衔接器的环境和工艺要求十分高,施工现场的温度、湿度、尘埃等都不简单操控。

2、电缆施工进程中,在绝缘外表不可避免地会留下小的滑痕。砂布上的半导体颗粒和沙子也可以嵌入绝缘体中。此外,因为在联合施工进程中保温材料暴露在空气中,保温材料也会被吸潮,给长时间安全运转留下危险。

3、设备进程没有严厉依照或没有考虑到工艺规程或许呈现的问题。

4、竣工检验实验选用直流耐压实验,导致接头处构成反电场,构成绝缘损坏。

5、密封处理不妥构成的。中心接头有必要选用金属铜壳、PE或PVC绝缘防腐层密封结构,确保现场铅封的气密性,有用确保接头的密封防水功能。

首要可以看结构。高压电缆层数多,剥开最外层里面还有铠装、屏蔽层、绝缘层、导体等。低压电缆一般拨开最外层,里面就是绝缘层或许导线。

其次,高压电缆绝缘层比较厚,低压电缆绝缘层比较薄。低压电缆绝缘层一般在3毫米以内,高压电缆绝缘层一般在5毫米以上。

再次,可以看电缆最外层的铭牌。在电缆的最外层上一般都印刷了电缆的相关参数,其中就包括电缆类型、截面积、额定电压、长度等参数

高压电缆是电压等级在1kV伏以上至750KV总称高压电缆。首要用途是电力部门用于运送电力,电压转换之用。一般常用于远距离运送电力,变电站电压等级转换。我们常见常用的电压等级都在220KV以下。远距离运送电力电压等级都是超高压。都是电力部门指定专门电力工人施工、专门维护。对这方面的高压电缆许多人都不太清楚的。

高压电缆根据耐压等级有多种类型分为:1。油浸纸绝缘电缆。耐压等级有1KV~750KV。2。塑料绝缘电缆。耐压等级1KV~220KV。3。橡皮绝缘电缆。耐压等级1KV~138KV。4。气体绝缘电缆。耐压等级220KV~500KV。

低压绝缘电缆适用于耐压450V/750V以下的电气装备用途极广分类也许多。一般工业用塑料绝缘电缆用于固定敷设。移动用橡套低压绝缘电缆。修建设备首要用于电源总电路、各干支、分支路的敷设。也有用于电梯设备的特种扁形电梯电缆。
